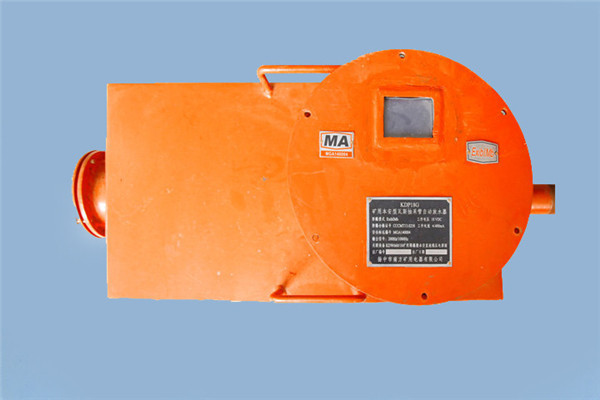

KDP18G矿用本安型瓦斯抽采管自动放水器

MGA140004

11 概述
KDP18G 矿用本安型自动放水器是煤矿瓦斯抽放系统不可缺少的自动放水装 置，适用于瓦斯抽放和利用系统的管路的自动放水,可以变人工式放水为自动化 放水的设备。可以向分站设备提供频率信号，使监控系统及时了解当前放水器的 工作状态。

1.1 防爆型式
矿用本质安全型，标志为“ExibⅠMb”。

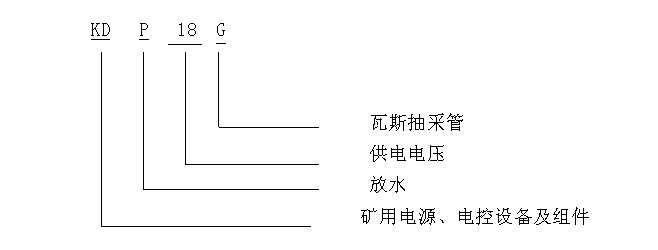

1.2 型号意义

1.3 外形尺寸
945mm×410mm×400mm（见图 1）。
1.4 质量
约 45 Kg。
2 使用环境条件
2.1 控制器在下列条件下应能正常工作：
a) 环境温度：0℃～40℃；
b)  平均相对湿度：不大于 95％RH（25℃）； c)  大气压力：80kPa ～106kPa；
d) 煤矿井下有瓦斯、煤尘爆炸危险的环境。
e) 无强烈震动和冲击的地方。
f) 无破坏金属和绝缘材料的腐蚀性气体的地方。
g) 无滴水的地方。

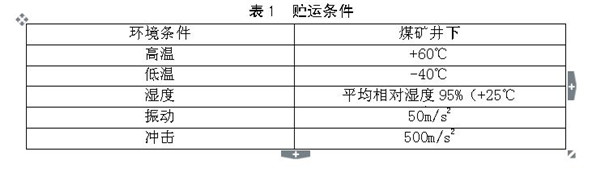

2.2 控制器应能承受下表所列贮运条件见表 1

3 主要技术指标
3.1 主要性能指标

a. 工作电压：DC18V；
b. 工作电流：不大于400mA；
c. 输入信号：1路无源接点型开关量输入，≤300Ω对应逻辑“1”，≥90k Ω对应逻辑“0”；
d. 输出信号：1路200Hz/1000Hz型频率输出，高电平≥3V（拉出2mA），输 出低电平≤0.5 V，脉冲宽度≥0.3ms，误差：±10Hz。
3.2 主要功能
①当水未蓄满浮球不动作或输入≥90kΩ无源接点型开关量信号时，电动 阀不动作，输出200Hz±10Hz的频率信号；当水蓄满浮球动作或输入≤300Ω无源 接点型开关量信号时，电动阀动作，同时输出1000Hz±10Hz的频率信号。
②具有3.5英寸液晶显示屏显示蓄水和放水状态的功能。
