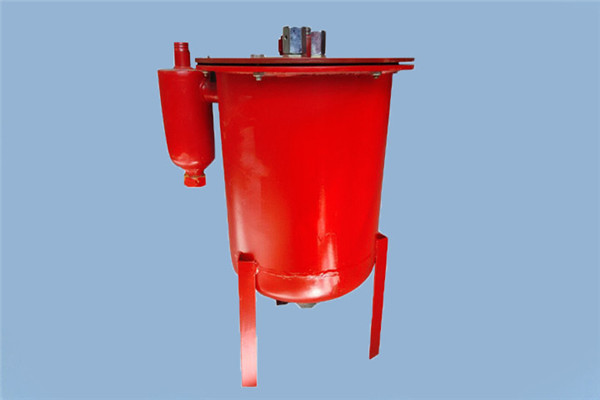

机械式负压放水器

机械式负压放水器

一 概述
PG1 型负压自动放水器是煤矿瓦斯抽放系统正常运行不可缺少的重要装置，本 产品适用于瓦斯抽放系统的主管、干管、支管负压状态下管内积水的自动排放。
二 PG1  型负压自动放水器的结构性能
（1）结构

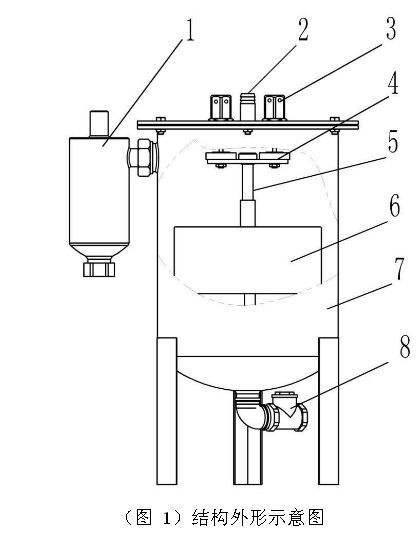

如图 1  所示，负压自动放水器主要由渣水分离器 1、负压平衡接嘴 2、大气阀 3、
磁铁托架 4、中心导向杆 5、浮球 6、外壳 7、放水阀 8 等组成。
（2）性能 适用负压范围：0～-0.09Mpa
自动放水速度：7L／min（间歇放水）
（3）外形尺寸与重量
外形尺寸（长×\宽×\高）： 330×330×450 mm

重 量： 约 15kg

1.进水管滤渣器 2.负压平衡管 3.侧导向杆 4.磁铁 5.中心导向杆 6.浮漂 7.外筒 8.放水阀
