DJC4-200车载式甲烷断电仪装置

MFH060017

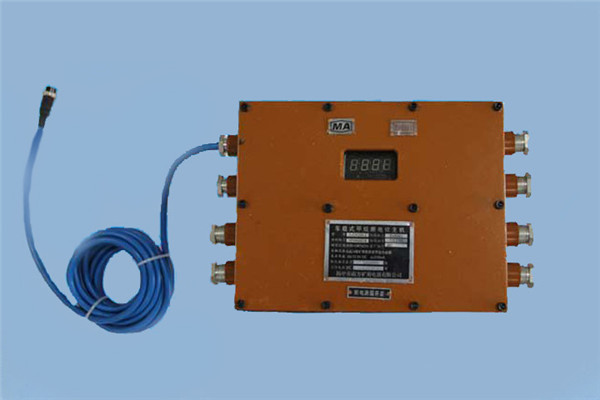

DJC4/400车载式甲烷断电仪装置

一、用途和特点

DJC4/400车载式甲烷断电仪装置（以下简称断电仪），适用于煤矿中，有瓦斯(甲烷)和煤尘爆炸危险的场合，与配接设备GJC4煤矿用低浓度甲烷传感器（以下简称传感器）配接，安装在蓄电池电机车上，能连续自动监测电机车所在位置的瓦斯浓度，当瓦斯浓度达到或超过预置报警值时，传感器立即发出声、光报警信号，当瓦斯浓度达到或超过预置断电值时, 断电仪立即断电（切断电机车用电），以确保生产安全。当瓦斯浓度回落到预置解锁值以下时, 断电仪自动解锁（恢复电机车用电），并继续进行监控。

    断电后在特殊情况下需要开动电机车时，必须使用专用工具操作，才能强行送电（手动解锁）。

断电仪由电机车蓄电池组供电。配接传感器由断电仪本质安全电源供电（用一根三芯电缆连接），传感器采用发光数码显示瓦斯浓度、时间、报警点、断电点和解锁点等，调节采用软调节技术（可加安全锁），能自动储存数据（瓦斯浓度），详见GJC4煤矿用低浓度甲烷传感器使用说明书。断电仪具有本安电源短路（故障）自动保护功能，能确保长时间使用的安全性。

断电仪适合于直流336V及336V以下电源的防爆特殊型蓄电池电机车配套使用。

二、技术参数和性能和功能

1、使用环境条件：

a)工作温度:（0～40）

b)相对湿度: ≤98 ％(25℃)；

   c)气    压:(85～110)kPa；

d)贮存温度：-40℃～60℃

e)用于煤矿井下有甲烷气体和煤尘的爆炸危险环境，无强烈振动及淋水的场所

2.主要技术参数

2.1.工作电压：DC48V～400V。

2.2、外形尺寸：300×236×279（mm）

2.3、重量：    30 kg

2.4 传感器工作电压：DC9V～DC24V
