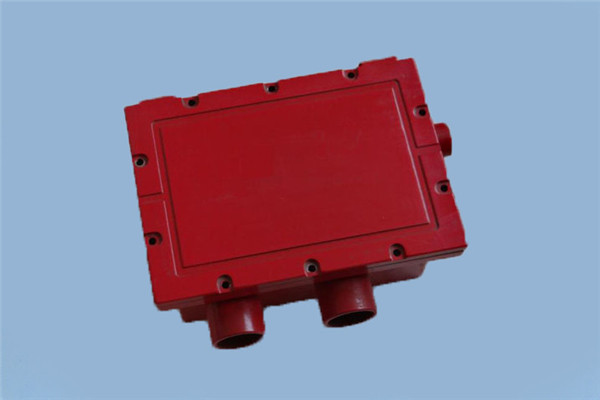

KTG380矿用隔爆兼本安型光端机

  • 概述:MHC140121一、概述:KTG380矿用隔爆兼本安型光端机,通过在两根光纤上进行全双工和半双工通信,消除噪音和浪涌干扰,使得多个RS485设备利用光纤网络长距离传输,组建高效的RS485光纤通信网络。光纤接口采用SC型接口,RS485以及外部直流电源通过10孔接线柱与2501s光纤转换器连接。提供的RS485接口也使其可以方便的与RS485设备


MHC140121

一、概述:

KTG380矿用隔爆兼本安型光端机,通过在两根光纤上进行全双工和半双工通信,消除噪音和浪涌干扰,使得多个RS485设备利用光纤网络长距离传输,组建高效的RS485光纤通信网络。光纤接口采用SC型接口,RS485以及外部直流电源通过10孔接线柱与2501s光纤转换器连接。提供的RS485接口也使其可以方便的与RS485设备相连接。该产品可广泛应用于各种工业控制、电力、银行等对数据通信质量要求较高,或电磁干扰大,静电、雷击、地电位差大的应用场合。

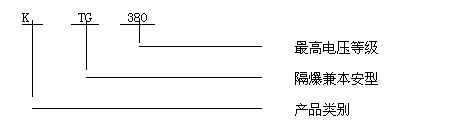

二、型号含义:




三、基本参数:

3.1额定工作电压:127V、380VAC/50HZ (变压器抽头方式输入);功率:≤60W.

3.2 外形尺寸:412×140×280(mm);

3.3 重量: 20kg

3.4关联设备(见附录A)

3.5本安参数

Uo: 7.0V , Io:10mA;Co: 1uF,    Lo:5mH。



四、 技术要求

4.1 电气性能及基本功能

4.1.1 光信号接口:

接口数量:2个;

传输方式:波长为1310nm的单模光纤;

发射功率:-5dBm~-15dBm;

接收灵敏度:≤-30dBm;

大传输距离:20km。

4.1.2 RS485接口:

接口数量:1个;

传输速率:2400bps;

通信信号电压峰峰值:1V~15V;

通信信号电流峰值:≤30mA;

大传输距离:10km。
