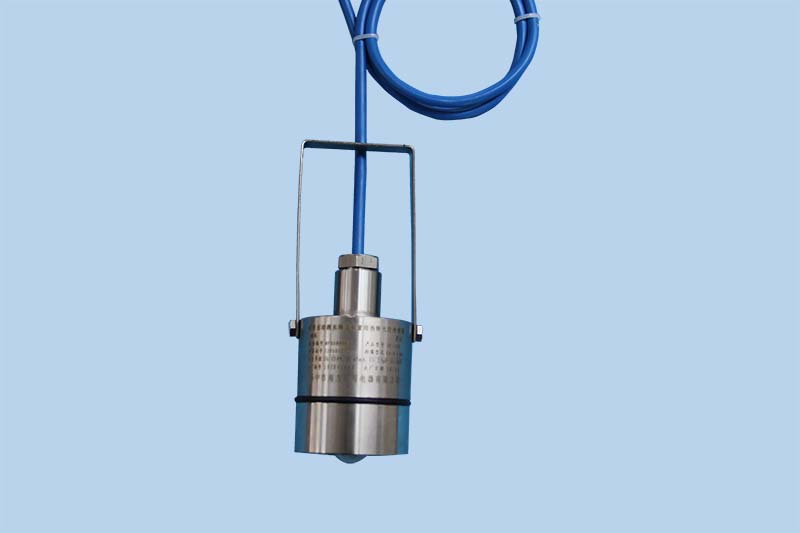

ZP-12R矿用自动洒水降尘装置用热释光控传感器

MFB160064

1 概述

ZP-12R矿用自动洒水降尘装置用热释光控传感器（以下简称传感器）是ZP127-Z 矿用隔爆兼本安型自动洒水降尘装置主控箱的配接设备。当传感器接收到物体活动的信号时，传感器会输出一个5mA信号送给装置主机，控制主机工作。

传感器的执行标准为：GB 3836.1-2010《爆炸性环境第1 部分：设备通用要求》、GB3836.4-2010《爆炸性环境第4 部分：由本质安全型“i”保护的设备》、MT 503-1996《光控自动喷雾降尘装置通用技术条件》。

2 型号命名与分类

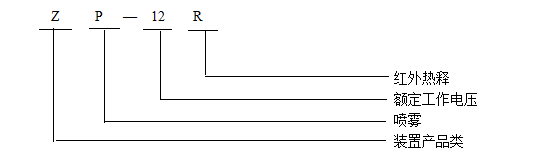

2.1 型号意义

2.2 防爆型式

传感器的防爆类型为本质安全型，防爆标志为：ExibIMb。

2.3 传感器的关联设备见附录A。

3 环境要求

传感器在下列条件下应能正常工作：

环境温度：0℃～+40℃；

相对湿度：≤95％（+25℃时）；

环境大气压：86kPa～106kPa；

无显著振动和冲击的场所；

周围介质无腐蚀性气体；

无溅水和淋水的场所；

有瓦斯、煤尘爆炸危险的场所。

 恶劣的贮运条件：-40℃～+60℃

4  外形尺寸及重量：

外形尺寸：￠69*193.5 mm

重量：2.1kg

外壳材质： Q235-A

5 电气性能要求

主要技术指标

工作电压：12VDC。

工作电流: ≤20mA。

输入信号：人体释放的特定波长的红外光。

输出信号：S+为信号输出端，当传感器接入电源后，无人经过传感器时，S+输出1mA信号；当有人经过不大于2m距离时，输出5mA信号。

装置主控箱到传感器的电缆传输距离：2km（仿真电缆参数：k≤45Ω/km,L≤0.8mH/km,c≤0.06μF/km）。
